密封鉛酸蓄電池
一、產品特點
1. 免維護
蓄電池帶液荷電出廠，安裝后即可使用，無需配酸，灌注電解液和較長時間初充電。
高效率的氣體內部再化合，水損耗少，在整個使用過程期間，不需加水。
2. 安全可靠
采用可靠的封合技術，獨特的排氣閥設計，運行過程中無電液滲漏，無酸霧逸出，外遇明火不爆炸。
3. 自放電小，荷電保持能力強。
4. 良好的充電效率．
5．在不完全充電狀態下運行，具有較長的使用壽命。

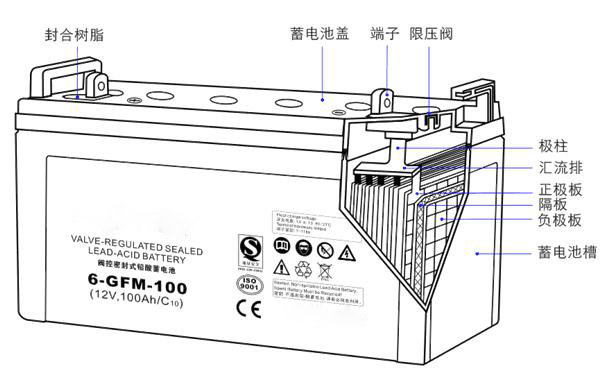

二、性能簡介
1. 電池外殼(采用優質ABS材料)
A．強度高，耐沖擊
B．材質軟，有伸縮性，在承受較高壓力時無爆裂可能
C．分子密度較高，水氣滲透率低
D．熱溶性好，適合熱封工藝保證電池穩定性
2. 鉛
A. 認證供應商，保證鉛的一致性
B. 光譜儀隨時檢查鉛原料的純度檢查原料中雜質含量
3. 酸
A. 按照BUDDY公司統一標準，采用高純度電池用硫酸作電解質
B. 光譜儀測試原料中雜質含量
C. 全自動配酸設備，隨時檢控酸液比重，保證電解液的穩定性，均衡性
4. 排氣閥
A. 每個閥經過多次檢測，保證其工作可靠性和穩定性
B. 經特殊工藝處理，具極強的抗酸及抗老化能力
C. 其結構中的堿性物質對電池過充排放的酸霧進行中和
D. 達9.87KP的閉閥壓和15.19KP的開閥壓
高內壓強化化學反應，氣體復合率更高
在正常使用中閥不打開，無水分流失，防止因失水導致電池早衰。
5.隔板(超細玻纖隔板)
A. 彈性好——確保與極板緊密接觸，使電化學反應充分實行
B. 微孔率高——確保充電反應時陽極板產生的氧穿過，在陰極與氫重新復合為水
C. 吸液性能好——吸附電池反應所需電解液，并確保電池內無游離酸
D. 耐酸腐蝕性好，抗老化性好提高電池使用壽命
6. 板柵
A. 板柵：電池內電流流動的途徑，活性物質（鉛膏）的支撐體
B. 獨特的鉛鈣合金板柵
(1)長浮置壽命
(2)低自放電率
C. 獨特的斜線設計
(1)縮短電流流動距離，減小電池內阻
(2)加強電池抗震性能
(3)加強電池穩定性，一致性
D. 板柵厚度達2.8毫米，25度浮置壽命達8—10年
(1)較厚的陽極板柵能更好抵抗電解液的腐蝕
(2)較厚的板柵能抵抗深度放電循環產生的機械力
(3)加強電池抗震性能
7. 攸關壽命和性能的電池結構
A. 板柵合金配方。鉛鈣合金：長浮充壽命和低自放電率
B. 板柵的結構設計。
C. 極板柵的厚度。板柵越厚，浮充壽命越長。
D. 溫度。溫度越高，壽命越低。
E. 浮充電壓。過高浮充電壓和過低浮充電壓均會縮短壽命
F. 酸比重。較高比重的酸。會導致壽命較短。
G. 放電深度。過深，過頻繁的放電深度會縮短電池的浮充壽命。
8. 充電方法
A. 浮充：電壓2.23V（2V電池，25/攝氏度）
B. 恒壓限流充電（均衡充電）
電壓：2.35V（每2V電池）
電流：300mA（I20表示20小時放電率）
C. 溫度補償：
-0.005V/℃（每一2V單體電池）
9. 溫度對電池的影響
A. 溫度操作范圍：
放電時：-40℃~71℃
充電時：-20℃~71℃
B. 電池最理想的操作溫度為：
21℃~27℃
C. 較低溫度會減少電池容量
D. 較高溫度會導致電池壽命縮短和可能導致熱失控
(1)高出25攝氏度，電池壽命就會縮短
(2)串聯系統中，各電池溫度不應超過環境溫度10攝氏度以上。
10.電池壽命與溫度的關系
A. 電池在25℃時，得到最佳使用壽命，有此基礎上溫度每升高，電池壽命縮短，反之，溫度降低延長電池壽命，但電池放電容量減少
B. 若在高溫下工作，采用以下建議可減少其影響：
(1)采用溫度補償充電技術，-0.005/℃/單體
(2)將電池隔離直接熱源
(3)安裝時，電池間保持1/2英寸的距離，使空氣流通
(4)良好的通風設施
(5)增加常規保養和容量測試工作的密度
11. 與自放電有關的因素
A. 影響電池自放電的幾個因素：
(1)環境溫度：較高的溫度導致電池較大的自放電。25℃時，自放電率約為3.5%。溫度每升高10℃，自放電速度增加一倍。
(2)存放時間：存放時間越長，自放電越大
(3)環境濕度：濕度越高，自放電越大
(4)電池設計：
A 板柵合金
B 板柵厚度，板柵越薄，自放電越大
C 電解液比重，比重越高，自放電越大
12. 倉儲控制
A. 應遵循先進先出原則
電池開路時，總是進行不可逆轉的劣化，縮短工作壽命。
B. 因自放電而喪失20%容量時需對電池進行補充電，電池若降至很低的OCV，而不進行重新充電，最終必將導致單元格短路和不可逆轉的容量損失。
C. 重新穩壓充電——開路電池超過6個月或開路電壓跌至2.08V /室。充電電壓2.4V/室，充電時間24小時。
D. 恢復穩壓充電——如電池已自放電跌到2.02至2.07/室之間，充電電壓 2.4V/室，充電時間48小時。
